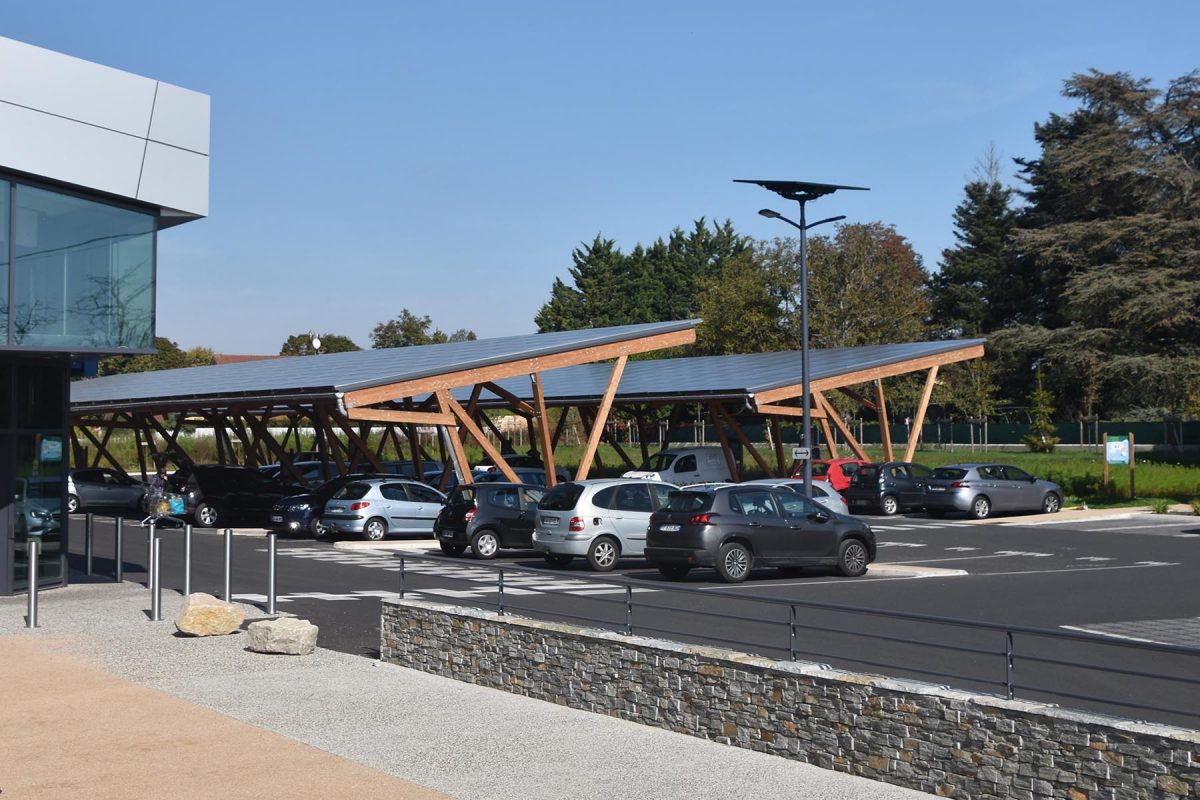

Ombrière photovoltaïque bois OPV+

opv+
Les +
Composition du kit

Composition de la structure :
Pieds de poteaux acier galvanisé
Poteaux contrecollés
Bras de renforts contrecollés
Arbalétriers lamellés collés moisés
Pannes lamellées collées
Bracons contrecollés
Pièces de jonction acier galvanisé
Boulonnerie et quincaillerie de montage

Compatible avec toiture photovoltaïque :
Système d’intégration sur rails drainants
Panneaux photovoltaïques (portrait ou paysage)

Instructions de montage :
Notices et plans de montage / Vues de face et éclatées
Numérotation et repérage des pièces

Références chantiers
Finition incluse de série

Douglas naturel

A SAVOIR :

Le douglas naturel hors-aubier ne nécessite pas de traitement pour assurer sa durabilité en classe 3. Sans entretien complémentaire, la teinte du bois se patine avec le temps.

Caractéristiques techniques
Essence de bois

Douglas

Finition

Naturel

Classe d’emploi

Classe 3

État de surface

Tous bois rabotés

Configuration

Indépendant

Dimensions

10500 x 1200 CM, 11250 x 1200 CM, 12000 x 1200 CM, 1500 x 1200 CM, 2250 x 1200 CM, 3000 x 1200 CM, 3750 x 1200 CM, 4500 x 1200 CM, 5250 x 1200 CM, 6000 x 1200 CM, 6750 x 1200 CM, 750 x 1200 CM, 7500 x 1200 CM, 8250 x 1200 CM, 9000 x 1200 CM, 9750 x 1200 CM

Type de toiture

1 Pente

Couverture

Sans couverture

Fermetures

Aucune fermeture

Compatibilité

Rails drainants + panneaux photovoltaïques

Type de pose

Sur plots béton

Fixation au sol

Pieds à âme centrale

Concepts d’assemblages

Tradifix

Disponible sur mesure

Oui (sur demande spéciale)

Lieu de fabrication

France

Fabricant

Moduland

Configurations standards​
Plans et modèles BIM
Référence
Longueur
Profondeur
Configuration
Plans 2d
Modèles 3d
OPV00750120
750 CM
1200 CM
Indépendant
OPV01500120
1500 CM
1200 CM
Indépendant
OPV02250120
2250 CM
1200 CM
Indépendant
OPV03000120
3000 CM
1200 CM
Indépendant
OPV03750120
3750 CM
1200 CM
Indépendant
OPV04500120
4500 CM
1200 CM
Indépendant
OPV05250120
5250 CM
1200 CM
Indépendant
OPV06000120
6000 CM
1200 CM
Indépendant
OPV06750120
6750 CM
1200 CM
Indépendant
OPV07500120
7500 CM
1200 CM
Indépendant
OPV08250120
8250 CM
1200 CM
Indépendant
OPV09000120
9000 CM
1200 CM
Indépendant
OPV09750120
9750 CM
1200 CM
Indépendant
OPV10500120
10500 CM
1200 CM
Indépendant
OPV11250120
11250 CM
1200 CM
Indépendant
OPV12000120
12000 CM
1200 CM
Indépendant
