Pergola solaire PSB+
Moduland | Énergies renouvelables | Pergolas solaires | Pergola solaire PSB+

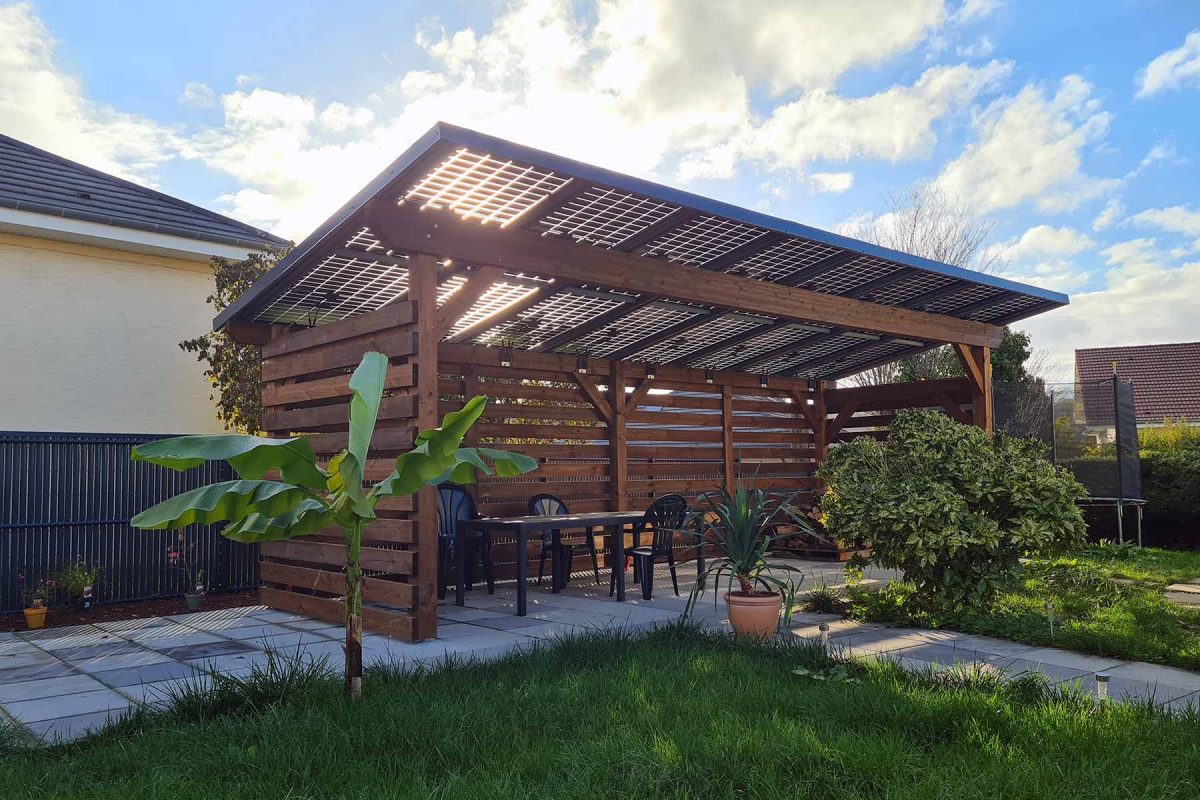

Idéalement installée sur une terrasse bien exposée au soleil pour produire un maximum d’énergie à partir de vos panneaux photovoltaïques, la pergola solaire photovoltaïque PSB+ est spécialement conçue pour la mise en place de panneaux posés sur rails drainants étanche. Esthétique et modulable, elle s’intègre parfaitement dans votre jardin, et compatible avec toutes les dimensions de panneaux !

Catalogue ENR - Edition N°23
TéléchargerLes +
- Compatible panneaux photovoltaïques bi-faciaux
- Finition esthétique et chaleureuse (fermetures sur demande spéciale)
- Calepinage 2 ou 3 panneaux (en portrait)

Votre Pergola solaire PSB+ sur mesure
Toutes nos constructions sont disponibles en fabrication sur mesure afin apporter une solution personnalisée à votre projet. Transmettez-nous vos demandes de prix par email à devis[@]moduland.com (service réservé aux professionnels et collectivités).
Composition du kit
Composition de la structure :
Pieds de poteaux en acier galvanisé
Poteaux contrecollés
Bras de renforts contrecollés
Arbalétriers contrecollés moisés
Pannes contrecollées, entraxe max. 1.50 m
Quincaillerie de montage
Compatible avec toiture photovoltaïque :
Système d’intégration sur rails drainants avec ETN
Modules photovoltaïques cadrés orientation Portrait / Paysage
Charges maximales de l’ensemble : 20 Kg / m²
Instructions de montage :
Plans et notices de montage
Numérotation et repérage des pièces
Finitions au choix



A SAVOIR :
La teinte apparente des finitions autoclavées varie en fonction du taux d’humidité, de la luminosité et de la pigmentation propre à chaque bain de traitement. Sans entretien complémentaire, elle se patine avec le temps.
Caractéristiques techniques
Essence de bois | Epicéa, Douglas |
---|---|
Finition | Autoclave marron, Autoclave gris, Naturel |
Classe d’emploi | Classe 3 |
État de surface | Tous bois rabotés |
Configuration | Indépendant |
Dimensions | 4.00 x 3.50 m, 4.00 x 5.25 m, 5.00 x 3.50 m, 5.00 x 5.25 m, 6.00 x 3.50 m, 7.00 x 3.50 m, 7.00 x 5.25 m, 8.00 x 3.50 m, 8.00 x 5.25 m, 9.00 x 3.50 m, 10.00 x 3.50 m, 10.00 x 5.25 m, 11.00 x 3.50 m, 11.00 x 5.25 m, 6.00 x 5.25 m, 9.00 x 5.25 m |
Type de toiture | 1 Pente |
Orientation toiture | Inversée (pente vers l'avant), Standard (pente vers l'arrière) |
Couverture | Sans couverture |
Fermetures | Aucune fermeture |
Compatibilité | Rails drainants + panneaux photovoltaïques |
Type de pose | Sur plots ou dalle béton |
Fixation au sol | Pieds réglables |
Assemblages | Tradifix |
Disponible sur mesure | Oui (sur demande spéciale) |
Lieu de fabrication | France |
Fabricant | Moduland |
Configurations standards
Plans et modèles BIM
Référence | Dimensions au sol | Dimensions max. toiture (débord recoupable) | Calepinage (2 modules en portrait 1134 x 1728 mm) | Plans 2d | Modèles 3d |
---|---|---|---|---|---|
PSB00400350 | 3.00 x 3.00 m | 4.00 x 3.50 m | 6 modules PV | ||
PSB00500350 | 4.00 x 3.00 m | 5.00 x 3.50 m | 8 modules PV | ||
PSB00600350 | 5.00 x 3.00 m | 6.00 x 3.50 m | 10 modules PV | ||
PSB00700350 | 6.00 x 3.00 m | 7.00 x 3.50 m | 10 modules PV | ||
PSB00800350 | 7.00 x 3.00 m | 8.00 x 3.50 m | 12 modules PV | ||
PSB00900350 | 8.00 x 3.00 m | 9.00 x 3.50 m | 14 modules PV | ||
PSB01000350 | 9.00 x 3.00 m | 10.00 x 3.50 m | 16 modules PV | ||
PSB01100350 | 10.00 x 3.00 m | 11.00 x 3.50 m | 18 modules PV |
Référence | Dimensions au sol | Dimensions max. toiture (débord recoupable) | Calepinage (3 modules en portrait 1134 x 1728 mm) | Plans 2d | Modèles 3d |
---|---|---|---|---|---|
PSB00400525 | 3.00 x 4.50 m | 4.00 x 5.25 m | 9 modules PV | ||
PSB00500525 | 4.00 x 4.50 m | 5.00 x 5.25 m | 12 modules PV | ||
PSB00600525 | 5.00 x 4.50 m | 6.00 x 5.25 m | 15 modules PV | ||
PSB00700525 | 6.00 x 4.50 m | 7.00 x 5.25 m | 15 modules PV | ||
PSB00800525 | 7.00 x 4.50 m | 8.00 x 5.25 m | 18 modules PV | ||
PSB00900525 | 8.00 x 4.50 m | 9.00 x 5.25 m | 21 modules PV | ||
PSB01000525 | 9.00 x 4.50 m | 10.00 x 5.25 m | 24 modules PV | ||
PSB01100525 | 10.00 x 4.50 m | 11.00 x 5.25 m | 27 modules PV |
