Yvoire

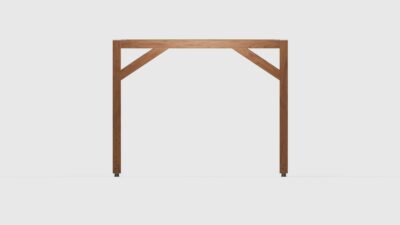

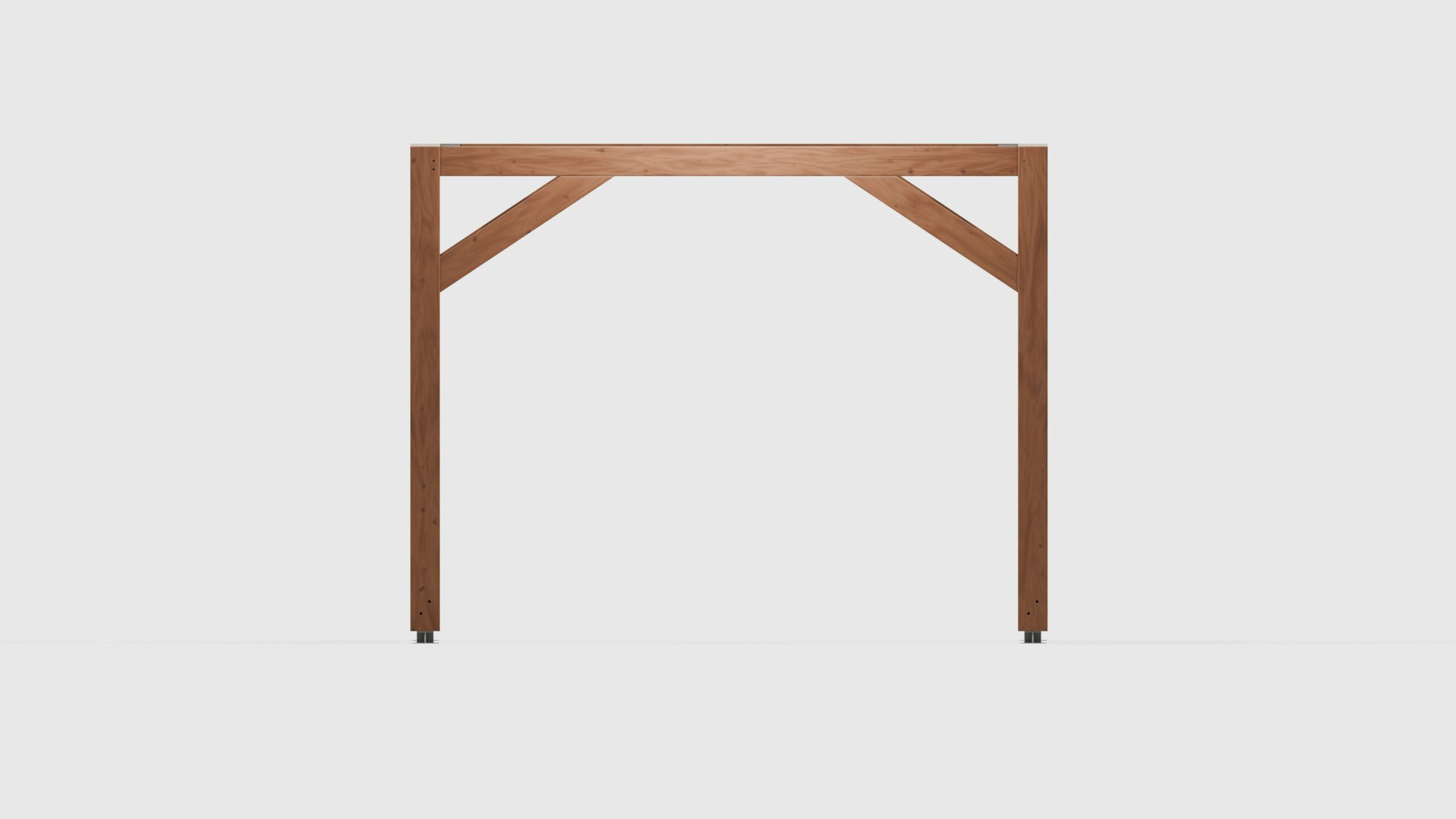

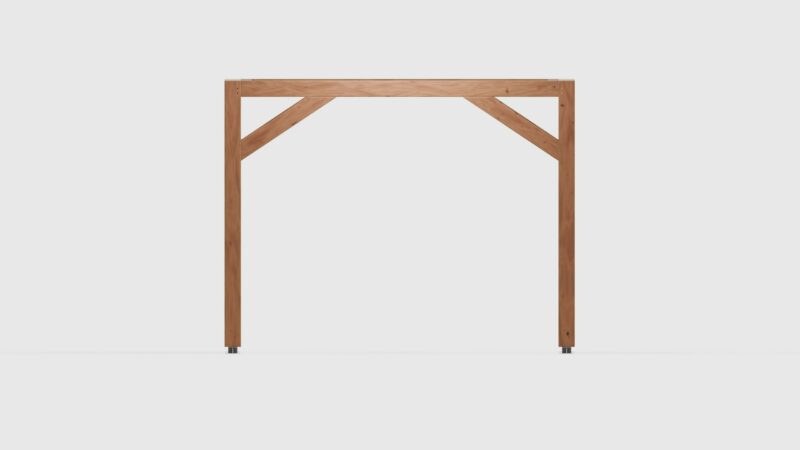

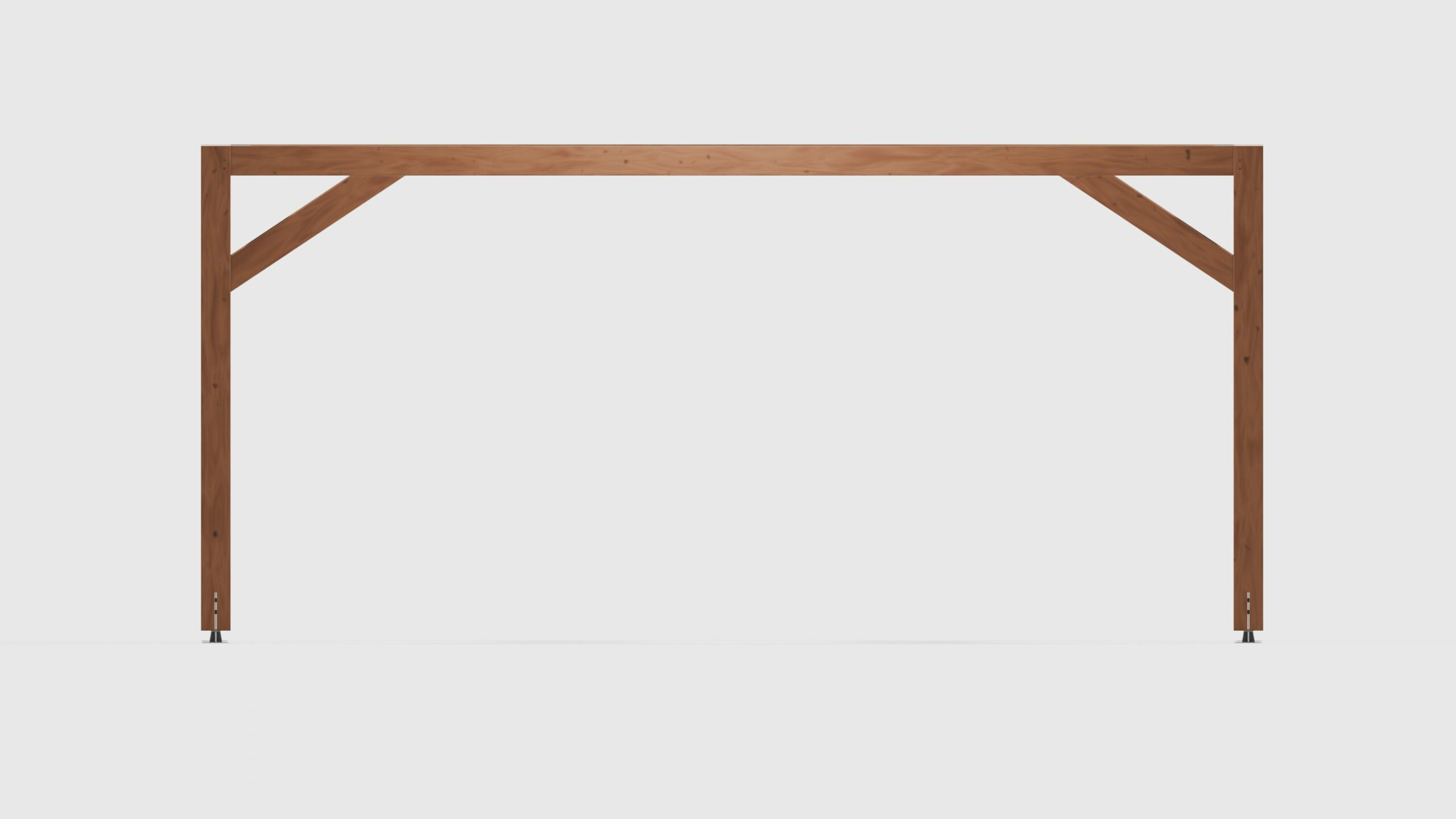

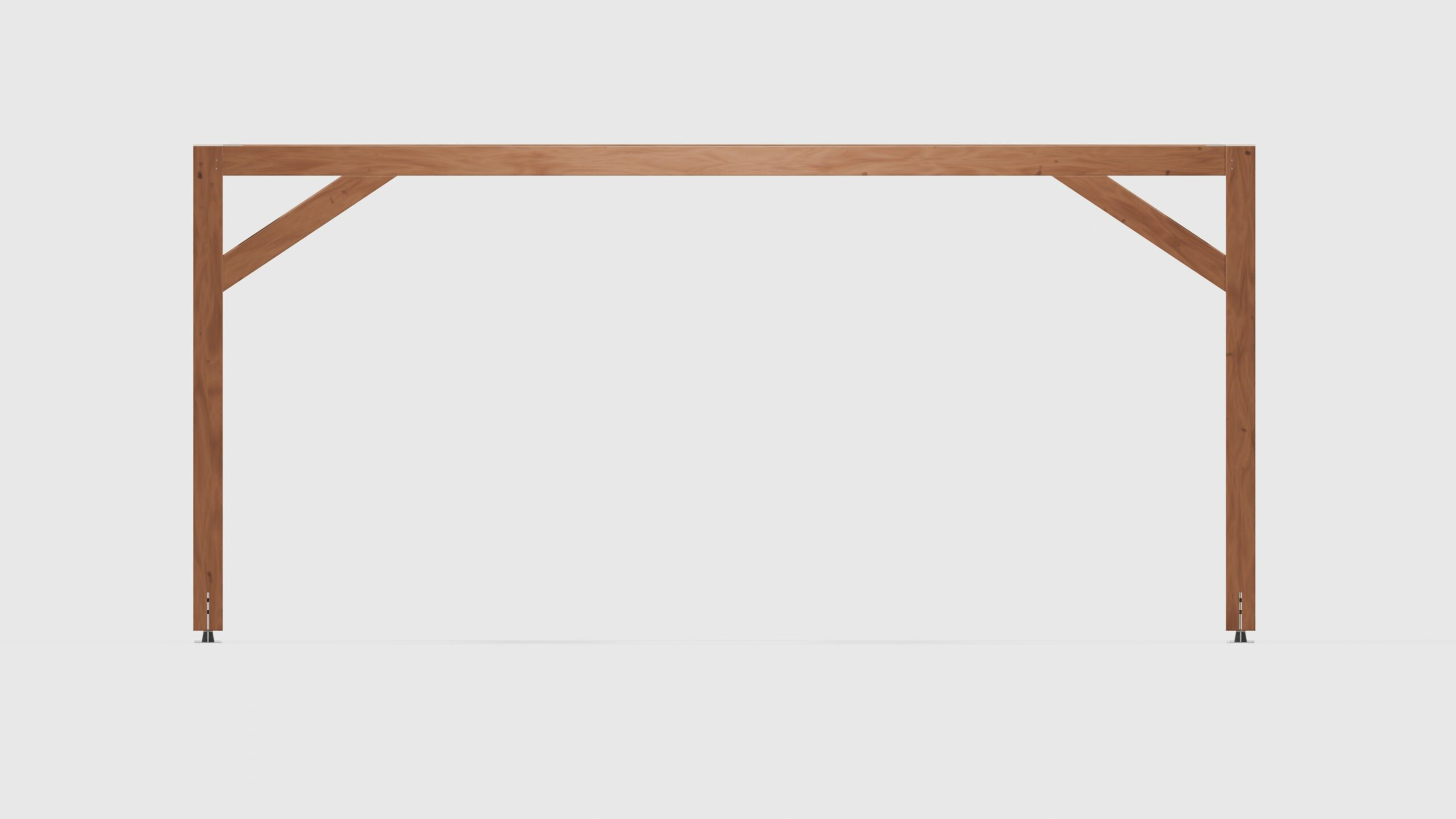

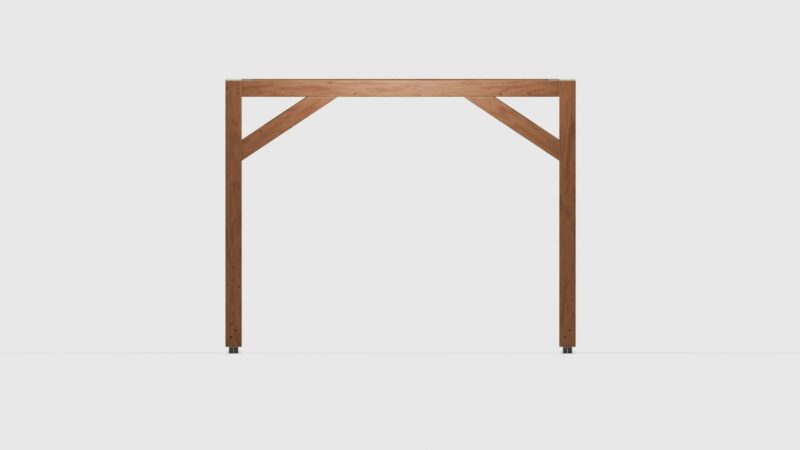

Pergola indépendante sans toiture, disponible en 9 dimensions standards. Structure nue sur 4 poteaux contrecollés 140 x 140 mm, finition d’usine autoclave marron classe 4. Livré en kit prêt à assembler.

fabrique-en-france

Demande de prix

Vous devez être connecté pour accéder à notre outil de demande de prix en ligne.

Pergola indépendante, cadre nu sans toiture.

Télécharger la fiche technique Yvoire
Notice de montage (vous devez être connecté)

Descriptif technique

Essence de bois : pin origine France & Europe. Finition d'usine autoclave marron, classe d'emploi : 4. Tous bois rabotés.

Structure : pieds de poteaux à âmes centrales, poteaux contrecollés, bras de renforts contrecollés, pannes périphériques contrecollées, ferrures d'assemblages et quincaillerie de montage.

Toiture : Cadre nu sans toiture.

Mise en oeuvre et personnalisation

Mise en oeuvre : sur plots ou dalle béton.

Mode d'assemblage : livré en kit prêt à assembler avec numérotation et repérage des pièces. Notice et plans de montage inclus.

Zones d'installation (hors étude) : Neige : A1, A2, B1, B2, C1, C2  altitude max : 600 m | Vent : 1, 2 et 3, rugosité IIIA, IIIB, IV ou V | Sismique : non applicable | Nous solliciter en dehors de ces zones ou pour tout projet se situant à moins de 10 kms du littoral.

Disponible sur mesure, nous consulter.

Normes et garanties

Eurocodes & Durabilité du bois : Eurocode 0 (EN 1990), Eurocode 1 (EN 1991), Eurocode 5 (EN 1995-1-1), EN 335, EN 350, EN 351-1.

Engagement éco-responsable : Ce produit est éligible au dispositif de recyclage mis en place par un éco-organisme agréé. À sa fin de vie, il sera collecté, trié et recyclé ou valorisé pour réduire son impact sur l'environnement.

Notes de calcul justificatives : Les notes de calculs justificatives (structure, assemblages, ancrages) ou édition des hypothèses et descentes de charges sont disponibles sur demande (service facturé).

Garantie produit : 10 ans (voir conditions).

Fabriqué en France : usine de Miribel (01).

Modèles et dimensions standards

Largeur

Profondeur

Vous ne trouvez pas votre bonheur ? Nos experts sont à votre service pour toute demande de projet sur mesure. Contactez-nous !

04.78.30.40.90 (Pros uniquement)

Référence Profondeur x Largeur Plans de façades PDF Accès aux outils de modélisation 3d
YV030030-I 300 x 300 cm Plans de façades PDF Vous devez être connecté pour accéder à ces outils.
YV030040-I 300 x 400 cm Plans de façades PDF Vous devez être connecté pour accéder à ces outils.
YV030050-I 300 x 500 cm Plans de façades PDF Vous devez être connecté pour accéder à ces outils.
YV040030-I 400 x 300 cm Plans de façades PDF Vous devez être connecté pour accéder à ces outils.
YV040040-I 400 x 400 cm Plans de façades PDF Vous devez être connecté pour accéder à ces outils.
YV040050-I 400 x 500 cm Plans de façades PDF Vous devez être connecté pour accéder à ces outils.
YV050030-I 500 x 300 cm Plans de façades PDF Vous devez être connecté pour accéder à ces outils.
YV050040-I 500 x 400 cm Plans de façades PDF Vous devez être connecté pour accéder à ces outils.
YV050050-I 500 x 500 cm Plans de façades PDF Vous devez être connecté pour accéder à ces outils.
Plans des façades PDF
Référence Profondeur x Largeur Plans de façades PDF
YV030030-I 300 x 300 cm Plans de façades PDF
YV030040-I 300 x 400 cm Plans de façades PDF
YV030050-I 300 x 500 cm Plans de façades PDF
YV040030-I 400 x 300 cm Plans de façades PDF
YV040040-I 400 x 400 cm Plans de façades PDF
YV040050-I 400 x 500 cm Plans de façades PDF
YV050030-I 500 x 300 cm Plans de façades PDF
YV050040-I 500 x 400 cm Plans de façades PDF
YV050050-I 500 x 500 cm Plans de façades PDF
Accès aux outils de modélisation 3d

Vous devez être connecté pour accéder à ces outils.
