Ombrière photovoltaïque en bois, pente 10° vers l’avant ou l’arrière (réversible), rampant jusqu’à 8.00 m – au delà sur demande spéciale. Hauteur de passage minimum 2.50 m pouvant être réhausée si besoin. Entraxe standard des portiques : 7.50 m. Ferrures d’ancrages, structure bois lamellécollée, finition d’usine autoclave marron. Système d’intégration par rails drainants, habillage de rives et gouttières proposés en option. Panneaux solaires, cablâges électriques, onduleurs non fournis. Livrée en kit prêt à assembler ou installée par un de nos charpentiers partenaire.
Descentes de charges et plans de charpente disponibles sur demande.

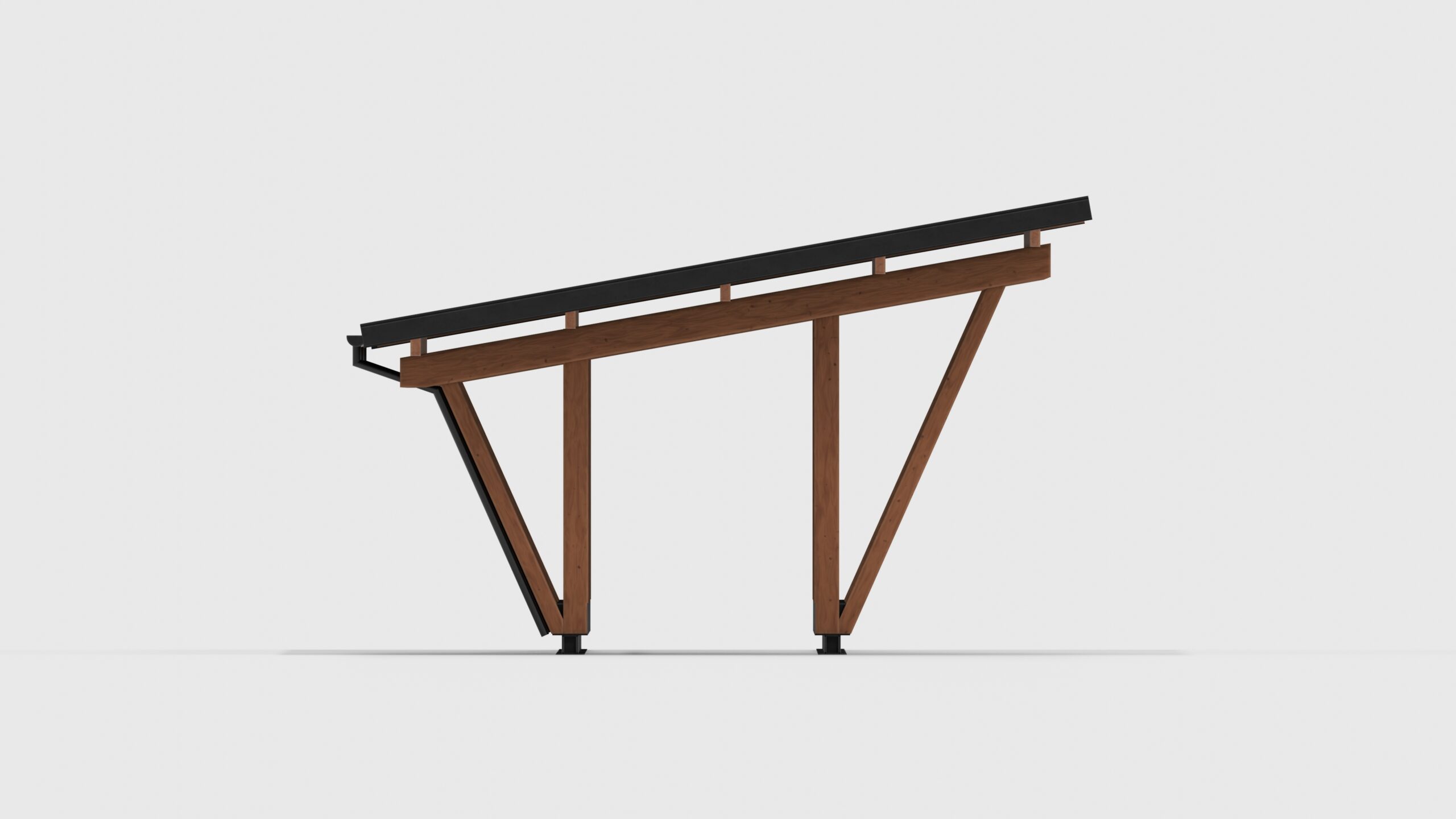

Ombrière photovoltaïque bois, pente 10° réversible, rampant jusqu’à 8.00 m. Calepinage type : 4 panneaux portrait.
Nos atouts
Descriptif technique
Essence de bois : épicéa origine France & Europe. Finition d'usine autoclave marron, classe d'emploi : 3. Tous bois rabotés.
Structure : pieds de poteaux acier S235 galvanisé à chaud, poteaux lamellécollés, bras de renforts contrecollés, arbalétriers lamellécollés, pannes lamellécollées, bracons contrecollés, entretoises contrecollées, ferrures S235 en acier galvanisé à chaud et quincaillerie de montage.
Système d'intégration (en option) : système d'intégration par rails drainants avec tôles intermodules en aluminium brut, habillages de rives gris anthracite (RAL 7016), accessoires de fixation des panneaux et quincaillerie de montage. Sous ETN.
Gouttière (en option) : accessoires de fixation sur système d'intégration, gouttière demi-ronde développé 330 mm acier galvanisé, naissances - coudes - descentes Ø 100 mm en acier galvanisé, accessoires et quincaillerie de montage.
Compatible modules photovoltaïques cadrés en portrait (nous transmettre la fiche technique). Charge maximale : 20 daN / m². Non fournis.
Mise en oeuvre et personnalisation
Mise en oeuvre : sur plots béton ou pieux vissés.
Mode d'assemblage : livré en kit prêt à assembler avec numérotation et repérage des pièces. Notice et plans de montage inclus. Assemblages traditionnels (Tradifix®).
Zones d'installation : tous les projets d'ombrières photoltaïques sont dimensionnés avec étude par rapport aux lieux et conditions d'installation. Nous fournir le point GPS du chantier.
Autres options : arceaux de protection des poteaux, essence de bois spécifique, protections supplémentaires - finitions d'usine - suivant localisation du projet.
Disponible sur mesure, nous consulter. Hauteur de passage libre suivant types d'ombrières, et adaptable au nivellement du terrain.
Normes et garanties
Eurocodes & Durabilité du bois : Eurocode 0 (EN 1990), Eurocode 1 (EN 1991), Eurocode 5 (EN 1995-1-1), EN 335, EN 350, EN 351-1. ETN. Prise en compte d'un coefficient d'obstruction sur demande, à préciser lors de la demande de prix.
Engagement éco-responsable : Ce produit est éligible au dispositif de recyclage mis en place par un éco-organisme agréé. À sa fin de vie, il sera collecté, trié et recyclé ou valorisé pour réduire son impact sur l'environnement.
Notes de calcul justificatives : Les études, notes de calculs justificatives (structure, assemblages, ancrages) et édition des hypothèses et descentes de charges sont réalisées après commande et facturées.
Garantie produit : 25 ans - si inclus dans la proposition (voir conditions).
Fabriqué en France : usine de Miribel (01).
Vous souhaitez un renseignement complémentaire ? Nos experts sont à votre service. Contactez-nous !
